Airspace Changes

Luftraum- und Darstellungsänderungen in Deutschland 2026

Welche Luftraumänderungen sind im Jahr 2026 zu erwarten? Was hat sich am Design der ICAO-Karte Deutschland verändert? Wir haben dies hier übersichtlich zusammengefasst. Sobald uns weitere Infos vorliegen, werden diese hier ergänzt und wir zeigen grafische Darstellungen zur Verdeutlichung.

Darstellungsänderungen

Zum 19. März 2026 wird die neue ICAO‑Karte 1:500 000 für Deutschland veröffentlicht. Für die Produktion der Karte 2025 stellte die DFS Deutsche Flugsicherung auf ein digitalisiertes Geoinformationssystem* um, was viele Vorteile bieten kann. Allerdings sorgten einige der Änderungen leider für Umnut und/oder Verwirrung. In Zusammenarbeit zwischen Eisenschmidt und der DFS wurde viel Feedback von Kunden, Verbänden, Piloten und weiteren Experten eingeholt, um das Kartenwerk 2026 wieder in der vertrauten, nutzerfreundlichen und vollumfänglichen Darstellung herausgeben zu können. Darüber hinaus gibt es einige Detailverbesserungen, die im Folgenden aufgeführt sind.

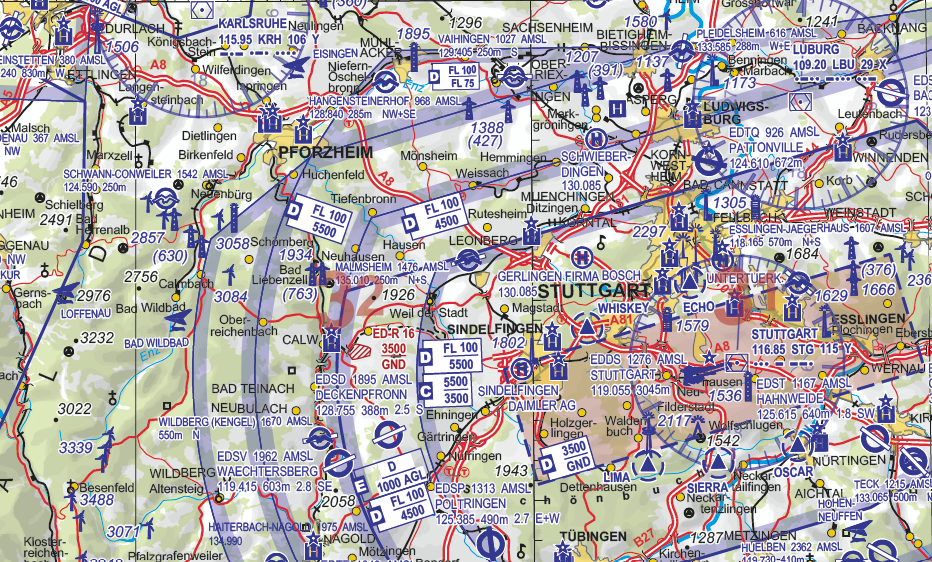

Look & Feel

es wird weitgehend wieder die Gestaltung und Handhabung der Karten von 2024 erreicht werden
durch eine Verbesserung der Darstellung der Topografie sowie der Farbgestaltung präsentiert sich das Luftfahrtkartenwerk in einer optimierten und harmonisierten Form
Schaffung eines konsistenten und damit nutzerfreundlichen Kartenwerks für ganz Europa durch die Vereinheitlichung der Kartengestaltung innerhalb des DFS Konzerns (deutsche ICAO-Karte 1:500.000, Aeronautical Area Charts AAC 1:250 000, V500-Karten für das europäische Ausland)

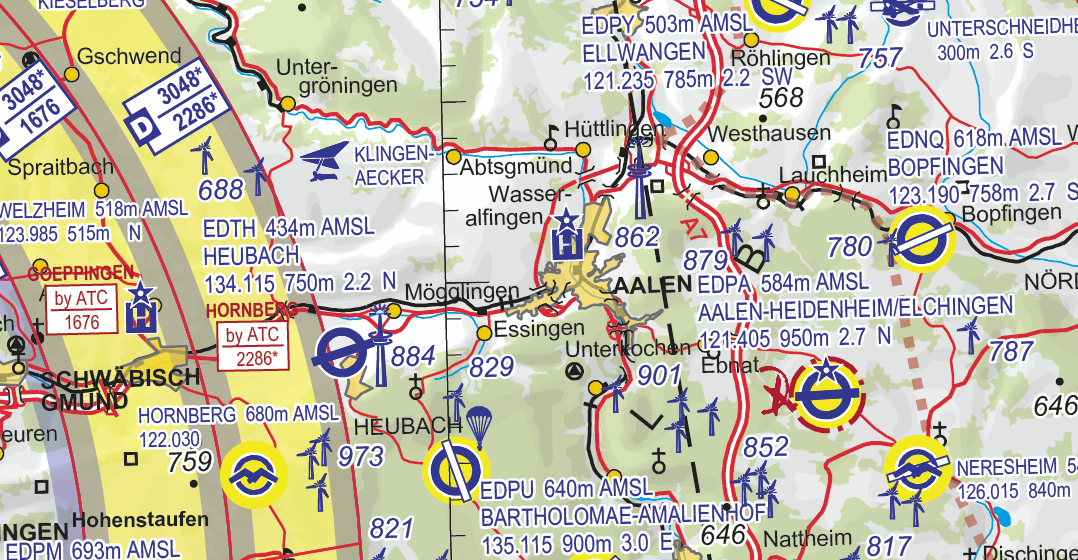

Segelflug-Ausgabe

konsequent metrische Umsetzung
sämtliche Höhenangaben – einschließlich Hindernissen, Geländehöhen, Segelflugsektoren und Lufträumen – erfolgen vollständig in Metern
Lufträume, die sich auf Flugflächen (FL) beziehen, werden ausschließlich in Metern angegeben
Segelflugsektoren erscheinen in gelber Darstellung für eine verbesserte Sichtbarkeit

Detailverbesserungen in der Darstellung

unbefestigte Pisten werden bei den Flugplatzsymbolen zur besseren Sichtbarkeit hell unterlegt, so dass die Ausrichtung der Pisten leicht erkennbar ist
Verbesserung des Pseudo-3D-Reliefs (Schummerung)
Verbesserte Darstellung der Waldgebiete

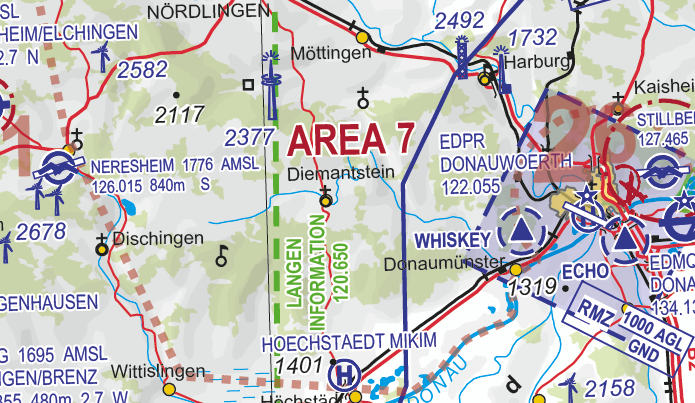

Militärische Tieffluggebiete enthalten

Low Flying Areas (LFA) werden aufgrund der aktuell wachsenden Relevanz wieder vollständig auf allen ICAO‑Kartenblättern dargestellt
Darstellung orientiert sich an der aus früheren Ausgaben bekannten Systematik – zuletzt in der Ausgabe 2009

Weitere Aktualisierungen & Verbesserungen

aktuelle Flugsicherungsangaben (Luftraumstruktur und -beschränkungen) zum AIRAC 19 MAR 2026
aktualisierte Topografie

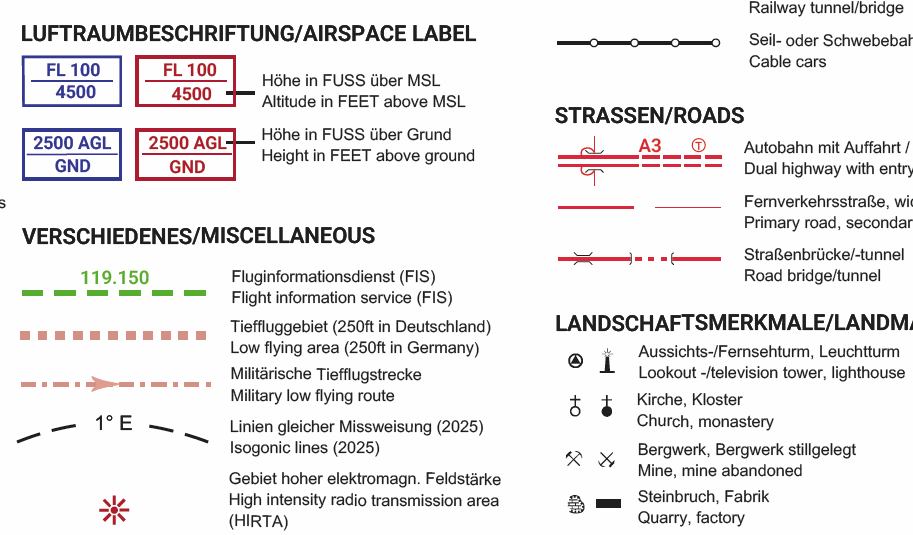

Anpassungen und Verbesserungen der Legende

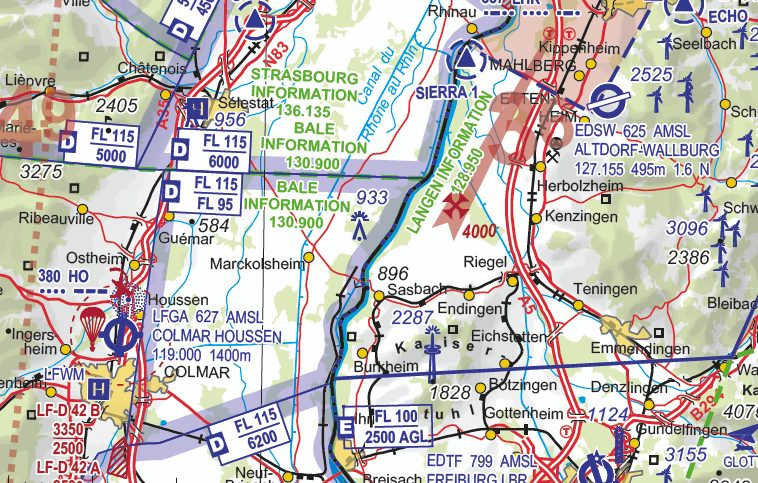

Darstellung benachbarten Länder

angrenzende Staaten werden auf Basis aktueller Daten dargestellt
das bietet Pilotinnen und Piloten ein aufeinander abgestimmtes und aktuelles Gesamtbild der umliegenden europäischen Lufträume

Hinweis zu der bereits 2025 erfolgten Umstellung auf ein digitalisiertes Geoinformationssystem:

* Erforderlich wurde diese Umstellung durch Vorgaben des ICAO-Annex 4 sowie der europäischen Durchführungsverordnung (EU) 2017/373, die eine einheitliche, datenbasierte, automatisierte und damit zuverlässige Kartenproduktion sicherstellen soll.

Bedingt durch die Umstellung der Kartenerstellung auf besagtes Geoinformationssystem kommt es an einigen Stellen zu Überlappungen von Symbolen, was sich leider nicht immer vermeiden lässt.

Luftraumänderungen

Folgende Luftraummaßnahmen treten ab dem 19. März 2026 in Kraft:

Luftraum (gem. ICAO-Klassifizierung)

Frankfurt Luftraum C: Erweiterung eines Sektors mit Untergrenze FL85 im südlichen Bereich
Leipzig Luftraum D(HX) (not CTR): Ergänzung der HX-Regelung um einen turnusgemäßen Zeitfaktor
Einführung eines Luftraums D (not CTR) Memmingen
Absenkung des Luftraums E auf eine Untergrenze von 1700 ft AGL im Bereich „Rothaargebirge“
Redaktionelle Änderungen

Gebiete mit Flugbeschränkungen

Einrichtung folgender Flugbeschränkungsgebiete:

ED-R 18 (Ahaus)
ED-R 19 (Gorleben)
ED-R 20 (Greifswald / Lubmin)
ED-R 28 (Annaburger Heide)
ED-R 29 (Schönewalde)

Aufhebung der ED-R 39 (Obrigheim)
Vertikale Änderung ED-R 70 (Holzdorf)
Laterale Änderung ED-R 137A (Hohenfels)
Änderung zeitliche Wirksamkeit ED-R 138 (Siegenburg)
Redaktionelle Änderungen

TMZ (Transponder Mandatory Zone)

Einführung einer jeweils zeitlich begrenzten Dauereinrichtung der TMZ (HX) Erfurt
Einführung einer jeweils zeitlich begrenzten Dauereinrichtung der TMZ (HX) Leipzig West und Leipzig Ost
Aufhebung der TMZ Memmingen
Laterale Anpassungen im westlichen Bereich der TMZ Paderborn inklusive Aufhebung des Sektors mit Untergrenze 4500 ft MSL im Westbereich
Aufhebung des Segelflugsektors „Warstein“ in der TMZ Paderborn
Redaktionelle Änderungen

Segelflugsektoren in Lufträumen der Klasse C / D (nicht CTR)

Redaktionelle Änderungen

Grundlage: NfL 2025-1-3718, NfL 2025-1-3719, NfL 2025-1-3721, NfL 2025-1-3722

Bei Fragen zu den Karten, Bestellungen, Rabatten o.ä. steht unser Customer Support gerne zur Verfügung.

» Weiter zum Kontakt

Ergänzende Links zum Thema:

Termine Luftfahrtkarten 2026: » weiter zu den Terminen
Interessante Erklärungen zur ICAO-Karte: » weiter zu: „Wie geht ICAO-Karte?“
Häufigste Fragen zur ICAO-Karte: » weiter zu den FAQ
Pressemitteilung der DFS zu den Darstellungsänderungen 2026: » weiter zur Mitteilung
Information der DFS zu den Luftraumänderungen 2026: » weiter zur Mitteilung
